EN60204-1:2006+A1:2009机械安全标准解读

发布时间:2019-07-30 09:58来源:深圳华检实验室访问次数:

EN 60204-1:2006/AC:2010标准解读
机械安全 - 机械的电气设备 - 第1部分:一般要求
一、适用范围
此标准针对用于机械(也包括一系列协调工作的机械)并且工作时不可以用手移动的电气、电子以及可编程的电子设备和系统。同时电压交流不超过1500V,直流不超过1000V,电源频率不超过200Hz。电能被直接用于工作工具的电源电路不适用此标准
二、标准要求
1. 一般要求
1) 电气组件应当符合相关IEC标准要求(若有),满足预期用途并能按供应商的说明书正常使用。电气设备应当满足IEC 60439系列标准,电气部件如马达须符合IEC60034-1,极限开关须符合EN60947-4-1,变压器须符合EN60742…等
2) 电气设备应当满足EMC要求即不能产生电磁干扰和不被电磁所干扰而影响正常工作。
3) 电气设备推荐(若可行)接入单一电源,除非有插头,电源应当直接接入电源切断装置
4) 所有电源进线端子应当标注清楚如相电源标示L1,L2,L3,中线N,接地线PE。中线与保护连接电路不能连接在一起
5) 外部接地铜导体最低截面积应当满足下表要求

相线截面积S (mm2)

外部接地铜导体最低截面积Sp(mm2)

S≤16

S

16<S≤35

16

S>35

S/2

6) 要有电源切断装置可以是断开开关(符合IEC 60947-3),断路器(符合IEC 60947-2),断开器(符合IEC 60947-3),其他切断装置(需符合IEC 60947-1)、插座
7) 电源电路、控制电路、变压器……等必须有过电流保护(Overcurrent protection ),一般而言就是加保险丝(Fuse)保护或无熔丝开关(NFB)
8) 额定功率超过0.5KW之马达组件,须有过负载保护(Overload protection)。
9) 电气装置应当对直接接触与间接接触有防护措施
10) 若控制回路由交流供电,必须要有一个变压器并且要有独立的绕组。若有多个变压器,推荐它们的绕组以一定的连接方式保证次级电压同相
11) 观察窗如钢化玻璃或者有机板厚度最低3mm
12) 控制箱门宽不超过0.9m,带垂直铰链,开的角度至少95度;
13) 紧急停止按钮需要符合ISO 13850,双手按钮按钮需满足ISO 13851
14) 日常维护装置安装高度0.4-2m之间,端子至少0.2m以上
15) 不带电的与电气设备非直接相连,与电气设备隔离开如阀;电源电路,控制电路等都按组分开
16) 发热电器件保持间距以免温度超过限值;
17) 马达须符合IEC60034-1,且于接线盒上贴闪电标示,并须有铬牌注明相关规格
2. 电气设备的要求
电气设备针对以下情况应当要有相应的保护措施:
- 短路时过电流保护
- 电机的过载保护(功率超过0.5KW必须要有过热保护)
- 异常温度
- 电压的缺失
- 机械或部件的过速(如电机的过速)
- 接地故障
- 相序错误
- 雷击或者开关浪涌引起的过电压
3. 接地方面要求
1) 所有外露导体都应当接入保护连接电路。接触面积少于50mm×50mm的部件或者不太可能触及到的位置不用接入。
2) 保护连接点旁边应当标注或者PE或者用黄绿线
4. 操作界面方面
1) 控制装置方面维护和操作,操作装置操作高度不低于0.6m
2) 人机操作界面至少满足IPXXD要求
3) 位置感应器应当安装在合适位置以免机械运动过行程造成损害

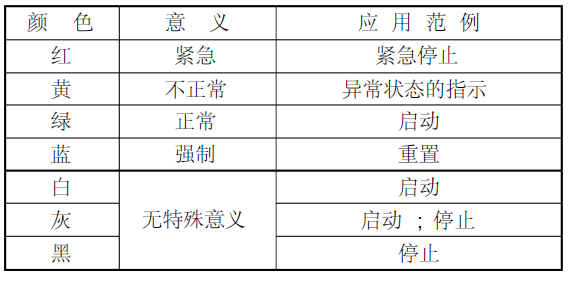

4) 按钮颜色应当满足下表要求,启动按钮颜色白灰黑绿,推荐白,停止按钮黑灰白,推荐黑色,可以红色但是不建议挨着急停按钮。复位按钮应当蓝白灰黑。若多个按钮用的同一个颜色,辅助措施如图形形状位置等

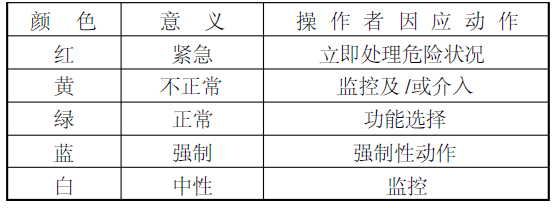

5) 指示灯与显示屏 颜色


5. 接线要求
1) 各端子都应有清晰的标注(这些标注与电路图上保持一致)
2) 一个端子对应一导线
3) 导线的颜色推荐按下表

导线类型

推荐导线颜色

交流直流电力线路

黑色

交流控制线路

红色

直流控制电路

蓝色

其他排除电路如照明线路

黄色

4) 出于EMC考虑
- 用绞合导体(将线扭在一起)
- 敏感电路与干扰导体之间保持足够距离
- 电缆交叉时尽可能保持90度
- 导体尽可能接近地面
-用静电屏或者电磁屏障
6. IP防护等级要求
1) 控制设备外壳最低IP22,
2) 通风类罩壳,只有电机启动电阻器以及其他大型设备IP10,若含有其他设备IP32;
3) 一般工业IP32,IP43,IP54;
4) 若使用环境可能有低压水清洗IP55;
5) 防尘箱IP65;
6) 含导电环IP2X
备注:有些安装孔在安装完之后要有措施防止影响IP
7. 资料方面要求
1) 技术文件如安装图、电路图、操作说明书、维护手册、电气元件表
2) 须有相关测试报告,例如:接地连续性测试、绝缘测试、耐电压测试、电磁子扰测试… 等
3) 电气设备的数据如安装,电源要求,物理环境要求等
4) 安全装置,交互动作功能,及防护危险动作的护罩连锁装置,特别是交互动作建立方法的描述(包含相互连接的图示)
